نقش دستگاه الکتروفیوژن در کاهش نشتی گاز چیست؟ + راهنمای جامع
جوشکاری الکتروفیوژن یکی از روشهای پیشرفته و پرکاربرد در اتصال لولههای پلیاتیلن است که به دلیل دقت و ایمنی بالا، بهویژه در شبکههای انتقال گاز، جایگاه ویژهای پیدا کرده است. این فناوری با استفاده از جریان الکتریکی برای ذوب و اتصال لولهها، اتصالاتی مقاوم و بدون نشتی ایجاد میکند که نقش مهمی در کاهش خطرات مرتبط با نشتی گاز دارد. در این مقاله، به بررسی نقش دستگاه الکتروفیوژن در کاهش نشتی گاز، مراحل اجرای جوشکاری، مزایا و چالشهای این روش، و نکات کلیدی برای بهینهسازی عملکرد آن میپردازیم.
جوش الکتروفیوژن چیست و چگونه کار میکند؟
برای درک نقش دستگاه الکتروفیوژن در کاهش نشتی گاز، ابتدا باید با ماهیت این فناوری آشنا شویم. جوشکاری الکتروفیوژن روشی است که در آن از اتصالات خاصی با المانهای حرارتی داخلی استفاده میشود. این اتصالات، معمولاً از جنس پلیاتیلن با چگالی بالا (HDPE)، دارای سیمپیچهای فلزی هستند که با عبور جریان الکتریکی، گرما تولید میکنند. این گرما باعث ذوب شدن سطح داخلی اتصال و سطح خارجی لوله میشود، و پس از خنک شدن، یک اتصال یکپارچه و محکم ایجاد میگردد.
این روش در مقایسه با جوشکاری باتفیوژن (Butt Fusion) که از حرارت خارجی برای ذوب لولهها استفاده میکند، به دلیل تولید گرما بهصورت داخلی، دقت بیشتری دارد. فرآیند جوشکاری الکتروفیوژن شامل چهار مرحله اصلی است: دوره انکوباسیون (گرمایش اولیه)، شکلگیری و تثبیت اتصال، منطقه فلات (تثبیت دما)، و دوره خنککننده. این مراحل بهگونهای طراحی شدهاند که اتصال نهایی از استحکام بالایی برخوردار باشد و احتمال نشتی را به حداقل برساند.
اهمیت کاهش نشتی گاز در شبکههای انتقال
نشتی گاز یکی از چالشهای جدی در شبکههای انتقال و توزیع گاز طبیعی است. نشتیهای کوچک میتوانند بهتدریج به مشکلات بزرگتری مانند انفجار، آتشسوزی، یا آسیبهای زیستمحیطی منجر شوند. علاوه بر این، نشتی گاز باعث هدررفت منابع انرژی و افزایش هزینههای عملیاتی میشود. استفاده از فناوریهای پیشرفته مانند جوشکاری الکتروفیوژن به کاهش این خطرات کمک میکند و ایمنی شبکههای گازی را بهبود میبخشد.
دستگاه الکتروفیوژن با ایجاد اتصالات محکم و یکپارچه، نقش کلیدی در جلوگیری از نشتی گاز ایفا میکند. این دستگاهها با کنترل دقیق پارامترهای جوشکاری، مانند ولتاژ، جریان، و زمان جوش، اطمینان میدهند که اتصالات در برابر فشارهای مکانیکی، تنشهای محیطی، و خوردگی شیمیایی مقاوم باشند. این ویژگیها باعث شدهاند که جوش الکتروفیوژن بهعنوان استانداردی مورد تأیید برای خطوط انتقال گاز در بسیاری از کشورها، از جمله ایران، شناخته شود.
مزایای جوشکاری الکتروفیوژن در کاهش نشتی گاز
یکی از دلایل اصلی استفاده از دستگاه الکتروفیوژن در شبکههای گازی، مزایای متعدد آن در مقایسه با سایر روشهای جوشکاری است. این روش به دلیل دقت و کیفیت بالای اتصالات، بهطور قابلتوجهی خطر نشتی را کاهش میدهد. در ادامه به برخی از مهمترین مزایای این فناوری اشاره میکنیم.
استحکام و دوام اتصالات
اتصالات ایجادشده توسط دستگاه الکتروفیوژن از استحکام بالایی برخوردارند و اغلب مقاومتر از خود لولهها هستند. این استحکام به دلیل فرآیند ذوب یکنواخت و یکپارچهسازی کامل مواد پلیاتیلن در محل اتصال است. برخلاف روشهای سنتی که ممکن است به دلیل خطای انسانی یا ناهماهنگی در فرآیند جوشکاری منجر به نقاط ضعف شوند، جوش الکتروفیوژن بهصورت خودکار و با کنترل دقیق انجام میشود.
ایمنی بالا در شبکههای گازی
ایمنی یکی از مهمترین دغدغهها در شبکههای انتقال گاز است. اتصالات الکتروفیوژن به دلیل نبود درز و شکاف در محل جوش، مقاومت بالایی در برابر نشتی دارند. این ویژگی بهویژه در خطوط گازی با فشار بالا اهمیت دارد، جایی که حتی نشتیهای کوچک میتوانند عواقب جدی به دنبال داشته باشند. استانداردهایی مانند IGS (استاندارد گاز ایران) این روش را بهعنوان تنها روش مجاز برای اتصال لولههای پلیاتیلن در خطوط گازی با فشار زیر 240 PSI تأیید کردهاند.
سرعت و سهولت اجرا
جوشکاری الکتروفیوژن به دلیل فرآیند خودکار و نیاز به آمادهسازی کمتر، سرعت اجرای پروژهها را افزایش میدهد. در مقایسه با جوش باتفیوژن که ممکن است 20 تا 25 دقیقه برای هر اتصال زمان ببرد، جوش الکتروفیوژن معمولاً در 3 تا 7 دقیقه تکمیل میشود. این سرعت بالا نهتنها هزینههای نیروی انسانی را کاهش میدهد، بلکه امکان تکمیل سریعتر پروژههای بزرگ را فراهم میکند.
انعطافپذیری در کاربرد
دستگاههای الکتروفیوژن قابلیت اتصال لولههای پلیاتیلن با سایزها و جنسهای مختلف را دارند. این انعطافپذیری بهویژه در پروژههایی که نیاز به اتصال لولههای با قطرهای متفاوت یا در شرایط محیطی خاص دارند، بسیار ارزشمند است. همچنین، این روش در مکانهایی با دسترسی محدود، مانند ترانشههای باریک، عملکرد بهتری نسبت به روشهای دیگر دارد.
چالشهای جوشکاری الکتروفیوژن
با وجود مزایای متعدد، جوشکاری الکتروفیوژن نیز با چالشهایی مواجه است که باید در نظر گرفته شوند. شناخت این چالشها به اپراتورها و مهندسان کمک میکند تا با دقت بیشتری از این فناوری استفاده کنند.
هزینههای اولیه بالا
یکی از محدودیتهای اصلی جوشکاری الکتروفیوژن، هزینه بالای دستگاهها و اتصالات موردنیاز است. اتصالات الکتروفیوژن به دلیل داشتن المانهای حرارتی داخلی، گرانتر از اتصالات معمولی هستند. همچنین، دستگاههای جوش الکتروفیوژن نیاز به کالیبراسیون دقیق و نگهداری منظم دارند که میتواند هزینههای عملیاتی را افزایش دهد.
نیاز به آموزش و مهارت
اجرای جوش الکتروفیوژن نیازمند اپراتورهای آموزشدیده و دارای گواهینامه است. هرگونه خطا در آمادهسازی لولهها، مانند عدم تمیزکاری مناسب یا تراز نبودن لولهها، میتواند به کاهش کیفیت اتصال و افزایش احتمال نشتی منجر شود. بنابراین، سرمایهگذاری در آموزش پرسنل و استفاده از ابزارهای کالیبرهشده از اهمیت بالایی برخوردار است.
محدودیت در قطر لولهها
اگرچه جوش الکتروفیوژن برای لولههای با قطر 20 تا 250 میلیمتر بسیار اقتصادی و کارآمد است، اما برای لولههای با قطرهای بزرگتر، این روش ممکن است محدودیتهایی داشته باشد. در چنین مواردی، جوش باتفیوژن یا سایر روشهای اتصال ممکن است مناسبتر باشند.
مراحل اجرای جوشکاری الکتروفیوژن
برای دستیابی به اتصالات بدون نشتی، اجرای صحیح فرآیند جوشکاری الکتروفیوژن ضروری است. این فرآیند شامل مراحل مشخصی است که هر یک نقش مهمی در کیفیت نهایی اتصال دارند.
آمادهسازی لولهها
آمادهسازی دقیق لولهها پیشنیاز یک جوش موفق است. سطح لولهها باید کاملاً تمیز و عاری از هرگونه آلودگی، چربی، یا خراش باشد. خراشهای کوچک میتوانند نقاط ضعفی در اتصال ایجاد کنند که به نشتی منجر شوند. برای این منظور، از ابزارهای خاصی مانند اسکراپر دستی یا روتاری برای تراشیدن لایه اکسید شده سطح لوله استفاده میشود.
ترازبندی و نصب اتصالات
لولهها باید بهدرستی تراز شده و در گیرههای مخصوص ثابت شوند تا در طول فرآیند جوشکاری حرکت نکنند. اتصالات الکتروفیوژن، مانند کوپلرها یا سهراهیها، روی لولهها قرار میگیرند و با استفاده از بارکدخوان، اطلاعات جوشکاری (مانند ولتاژ و زمان موردنیاز) به دستگاه منتقل میشود.
اجرای جوش و خنکسازی

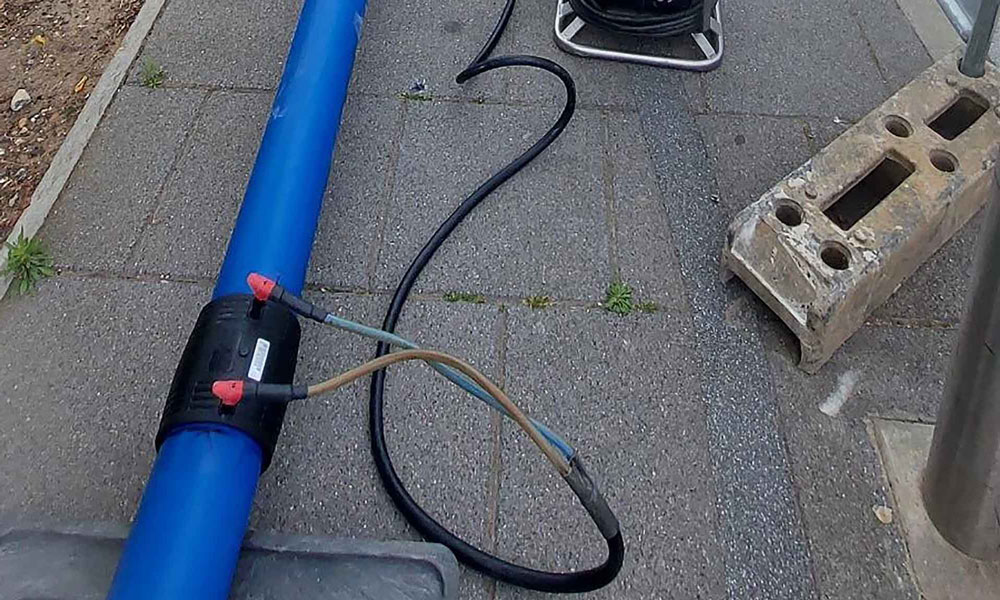

پس از تنظیم دستگاه و اتصال سوکتهای جوش به پینهای اتصال، فرآیند جوشکاری بهصورت خودکار آغاز میشود. دستگاه جریان الکتریکی را به سیمپیچهای داخل اتصال منتقل میکند و گرمای تولیدشده باعث ذوب شدن مواد میشود. پس از اتمام جوش، اتصال باید حداقل 10 دقیقه بدون حرکت خنک شود تا استحکام لازم را به دست آورد.
مقایسه جوش الکتروفیوژن با سایر روشها

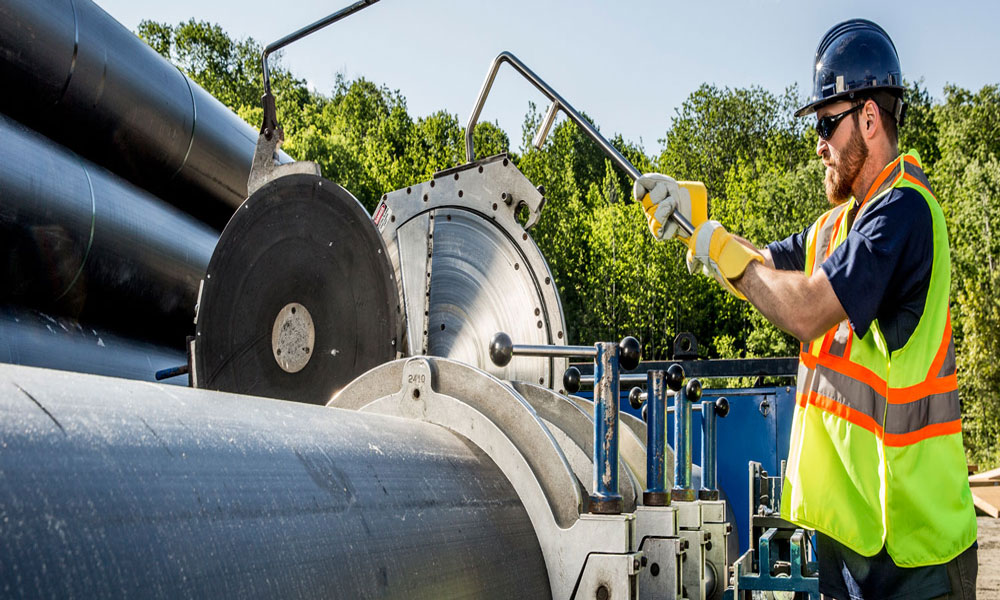

برای درک بهتر نقش دستگاه الکتروفیوژن در کاهش نشتی گاز، مقایسه آن با روشهای دیگر مانند جوش باتفیوژن و اتصالات پیچی مفید است. جوش باتفیوژن، اگرچه برای لولههای با قطر بزرگتر مناسب است، اما به دلیل وابستگی بیشتر به مهارت اپراتور، احتمال خطا در آن بالاتر است. اتصالات پیچی، هرچند نصب آسانی دارند، اما در برابر فشارهای بالا و تنشهای محیطی ممکن است عملکرد ضعیفتری داشته باشند.
جوش الکتروفیوژن به دلیل فرآیند خودکار و تولید گرمای داخلی، اتصالاتی با کیفیت و دوام بالاتر ایجاد میکند. این روش بهویژه در شبکههای گازی که ایمنی اولویت اصلی است، برتری قابلتوجهی دارد.
کاربردهای دستگاه الکتروفیوژن در صنایع مختلف
دستگاه الکتروفیوژن نهتنها در شبکههای انتقال گاز، بلکه در صنایع مختلفی مانند آبرسانی، فاضلاب، و پتروشیمی کاربرد دارد. در شبکههای آبرسانی، این روش به دلیل مقاومت در برابر خوردگی و نشتی، برای انتقال آب شرب و فاضلاب استفاده میشود. در صنایع شیمیایی، اتصالات الکتروفیوژن به دلیل مقاومت بالا در برابر مواد شیمیایی، گزینهای ایدهآل هستند.
در شبکههای گازی، استفاده از این فناوری به دلیل ضریب اطمینان بالا و کاهش نیاز به نگهداری طولانیمدت، به استانداردی در بسیاری از پروژهها تبدیل شده است. این روش بهویژه در پروژههای حساس که هرگونه نشتی میتواند عواقب جدی داشته باشد، ترجیح داده میشود.
نکات کلیدی برای بهینهسازی عملکرد دستگاه الکتروفیوژن
برای دستیابی به بهترین نتایج در جوشکاری الکتروفیوژن، رعایت برخی نکات ضروری است. استفاده از دستگاههای کالیبرهشده و اتصالات استاندارد، تمیزکاری دقیق سطوح، و اطمینان از تراز بودن لولهها از جمله این نکات هستند. همچنین، نگهداری اتصالات در شرایط مناسب (دمای زیر 50 درجه سانتیگراد و دور از نور مستقیم خورشید) از تخریب مواد و کاهش کیفیت جلوگیری میکند.
مقایسه جوش الکتروفیوژن و باتفیوژن
| معیار | جوش الکتروفیوژن | جوش بات فیوژن |
| روش گرمایش | گرمایش داخلی با جریان الکتریکی | گرمایش خارجی با ابزار حرارتی |
| زمان جوشکاری | 3-7 دقیقه | 20-25 دقیقه |
| مناسب برای قطر لوله | 20-250 میلیمتر | مناسب برای قطرهای بزرگتر |
| وابستگی به اپراتور | کم (فرآیند خودکار) | زیاد (نیاز به مهارت بالا) |
| هزینه اولیه | بالا | متوسط |
| کاربرد اصلی | شبکههای گازی و آبرسانی | شبکههای آبرسانی و فاضلاب |
جمعبندی
دستگاه الکتروفیوژن با ایجاد اتصالات قوی، ایمن، و بدون نشتی، نقش مهمی در کاهش خطرات مرتبط با نشتی گاز در شبکههای انتقال ایفا میکند. این فناوری با مزایایی مانند استحکام بالا، سرعت اجرا، و انعطافپذیری، به استانداردی در پروژههای حساس گازی تبدیل شده است. با این حال، هزینههای اولیه بالا و نیاز به آموزش تخصصی از چالشهایی هستند که باید مدیریت شوند. با رعایت نکات فنی و استفاده از تجهیزات استاندارد، میتوان از این روش برای بهبود ایمنی و کارایی شبکههای گازی بهره برد.
سوالات متداول
- چرا جوش الکتروفیوژن برای شبکههای گازی مناسب است؟
جوش الکتروفیوژن به دلیل ایجاد اتصالات محکم و بدون درز، مقاومت بالایی در برابر نشتی گاز دارد و با استانداردهای ایمنی مانند IGS سازگار است. این روش با فرآیند خودکار و گرمایش داخلی، کیفیت اتصال را تضمین میکند.
- چه عواملی میتوانند باعث کاهش کیفیت جوش الکتروفیوژن شوند؟
عواملی مانند تمیز نبودن سطح لوله، خراشیدگی، تراز نبودن لولهها، یا استفاده از دستگاههای غیرکالیبره میتوانند کیفیت جوش را کاهش دهند و احتمال نشتی را افزایش دهند.
