جوشکاری لوله پلی پروپیلن + روش انجام و ویژگی های آن
لوله های پلی پروپیلن، که در اصطلاح فنی با نام PPR (Polypropylene Random Copolymer) شناخته میشوند، به دلیل مزایایی چون مقاومت در برابر خوردگی، دوام بالا و نصب نسبتاً آسان، به یکی از پرکاربردترین مواد در تأسیسات آبرسانی سرد و گرم ساختمانها تبدیل شدهاند. با این حال، کیفیت نهایی یک سیستم لولهکشی PPR، کاملاً به کیفیت و دقت انجام فرآیند اتصال یا همان جوشکاری آن بستگی دارد. یک اتصال ضعیف میتواند منجر به نشتی، کاهش طول عمر سیستم و خسارات جدی شود.
جوشکاری لوله پلی پروپیلن چیست؟
جوشکاری لوله پلی پروپیلن به چه روشی انجام میشود؟ روش اصلی اتصال لولههای PPR، جوشکاری حرارتی (Fusion Welding) یا همان اتصال ذوبی است. این فرآیند با استفاده از حرارت بالا، باعث ادغام مولکولی لوله و اتصالات شده و یک اتصال یکپارچه و بدون درز ایجاد میکند.
بیشتر بخوانید: جوشکاری آلومینیوم با دستگاه جوش معمولی
جوشکاری حرارتی لوله پلی پروپیلن (Fusion Welding)
جوشکاری حرارتی روشی است که در آن، دو سطح از لوله و رابط با استفاده از گرما تا نقطهی ذوب (حالت خمیری) گرم شده و سپس با فشار مناسب به یکدیگر فشرده میشوند. این فرآیند بر خلاف اتصالات مکانیکی، یک اتصال مولکولی ایجاد میکند که به لحاظ استحکام و آببندی، کاملاً مشابه ساختار اصلی لوله است. اجرای صحیح این روش، ضامن یک سیستم لولهکشی بدون نشتی و با طول عمر بالاست و کوچکترین انحراف از دما و زمان استاندارد، میتواند کیفیت اتصال را به شدت کاهش دهد.
تجهیزات و ابزارهای مورد نیاز برای جوشکاری PPR
برای انجام موفقیتآمیز جوشکاری لولههای پلی پروپیلن، داشتن تجهیزات استاندارد و سالم الزامی است.
دستگاه جوش PPR (اتو): دستگاه اصلی جوش، که وظیفهی تأمین گرمای لازم را برعهده دارد. انتخاب یک دستگاه استاندارد با قابلیت تنظیم و تثبیت دقیق دما، حیاتی است. معمولاً دمای استاندارد برای جوشکاری PPR، روی 260 درجه سانتیگراد تنظیم میشود.
لقمه های جوشکاری (کوپلرها): این قطعات فلزی که روی دستگاه جوش نصب میشوند، متناسب با قطر لولهها (۲۰، ۲۵، ۳۲ و…) انتخاب شده و وظیفهی انتقال حرارت به سطوح خارجی لوله و داخلی اتصال را دارند. تمیز بودن لقمهها از هرگونه مواد سوختهی قبلی برای جلوگیری از آلودگی جوش جدید ضروری است.
قیچی یا کاتر مخصوص PPR: برش لوله باید کاملاً عمود بر محور آن و بدون ایجاد پلیسه یا تغییر شکل در مقطع لوله انجام شود. استفاده از کاترهای مخصوص لوله سبز، این دقت را تضمین میکند. همچنین، ابزارهای جانبی مانند تمیزکنندههای سطحی (دستمال الکلی) برای پاک کردن هرگونه آلودگی و گچ از سطح لوله، و ابزار اندازهگیری و تراز نیز لازم هستند.
برای خرید و قیمت دستگاه جوش الکتروفیوژن کلیک کنید.
آموزش جوشکاری لوله پلی پروپیلن (روش فیوژن)
رعایت ترتیب و زمانبندی دقیق در مراحل زیر، کیفیت اتصال را تضمین میکند:
بررسی اولیه و آماده سازی
ابتدا، سلامت لوله و عدم وجود خراش عمیق بررسی میشود. سپس، دستگاه جوش روشن شده و روی دمای استاندارد 260 درجه سانتیگراد تنظیم میشود. صبر کردن تا زمان رسیدن دستگاه به دمای تنظیمشده و فعال شدن چراغ آماده به کار، حیاتی است. در این مرحله، سطوح لوله و اتصال باید با دستمال تمیز و عاری از هرگونه رطوبت و آلودگی شوند.
برش و علامت گذاری دقیق
لوله باید با استفاده از کاتر مخصوص، به صورت عمود و بدون پلیسه بریده شود. سپس، عمق جوش بر روی لوله علامتگذاری میشود. این علامتگذاری تضمین میکند که لوله به اندازهی کافی و نه بیش از حد به داخل لقمه حرارتدهی فشار داده شود.

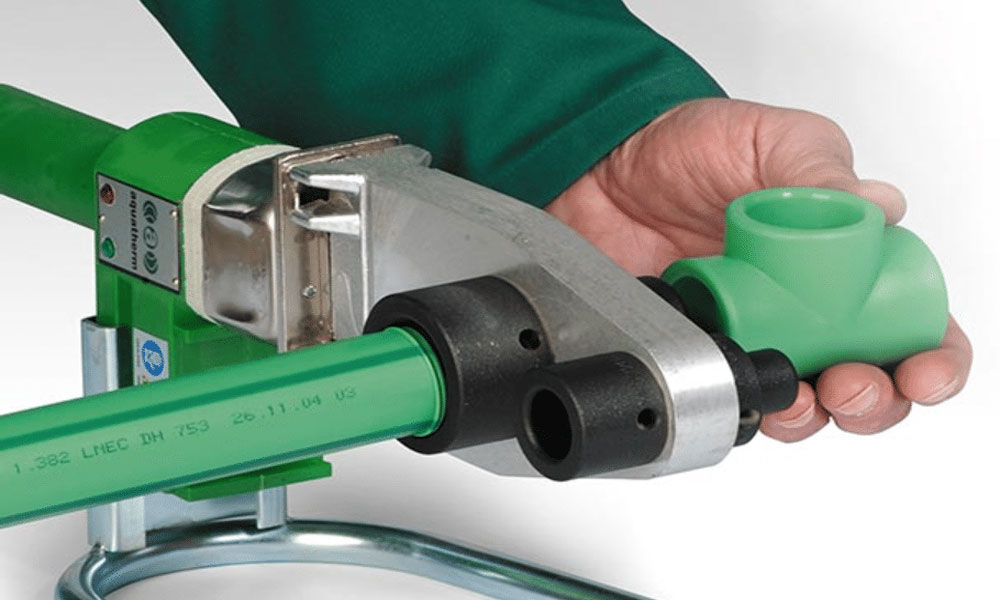

حرارت دهی (Inserting) و زمان بندی دقیق
لوله و اتصال به صورت همزمان و با یک فشار مستقیم و ثابت (بدون چرخش) به داخل لقمههای گرمایشی فشار داده میشوند. این مرحله باید دقیقاً بر اساس زمان استاندارد جدول فنی انجام شود. در این حین، لولهکش باید از هرگونه فشار اضافی یا چرخاندن قطعات خودداری کند، زیرا این کار باعث کاهش ضخامت دیواره لوله و ضعیف شدن اتصال میشود.
اتصال (Joining) و عدم چرخش
پس از پایان زمان حرارتدهی، لوله و اتصال باید به سرعت و با احتیاط از لقمهها خارج شده و بلافاصله به صورت مستقیم و بدون هیچگونه چرخش یا حرکت جانبی، با فشار ثابت به یکدیگر متصل شوند. این فشار باید به اندازهای باشد که دو سطح ذوبشده، کاملاً با یکدیگر ادغام شوند.
زمان سرد شدن (Cooling) و عدم جابجایی
بلافاصله پس از اتصال، باید قطعه را کاملاً ثابت نگه داشت تا زمان سرد شدن سپری شود. حرکت دادن یا اعمال بار مکانیکی به اتصال قبل از سرد شدن کامل، باعث ایجاد تنشهای داخلی شده و اتصال را به شدت مستعد نشتی میکند. این مرحله مهمترین عامل در استحکام نهایی جوش است.
جدول استاندارد دمای جوش و زمان بندی لوله PPR
رعایت زمانبندی استاندارد برای هر قطر لوله، با فرض ثابت بودن دمای 260 درجه سانتیگراد، برای دستیابی به بهترین کیفیت جوش ضروری است. در اینجا یک جدول مرجع برای این استانداردها ارائه شده است:
| قطر لوله (میلیمتر) | دما (∘ سانتیگراد) | زمان حرارتدهی (ثانیه) | زمان اتصال (ثانیه) | زمان سرد شدن (ثانیه) |
| ۲۰ | 260 | ۴-۵ | ۴ | ۱۲۰-۱۸۰ |
| ۲۵ | 260 | ۵-۶ | ۴ | ۱۸۰-۲۴۰ |
| ۳۲ | 260 | ۶-۸ | ۶ | ۲۴۰-۳۰۰ |
| ۴۰ | 260 | ۸-۱۲ | ۶ | ۳۰۰-۴۲۰ |
نکته حیاتی: این زمانبندیها باید به دقت رعایت شوند، اما در شرایط محیطی بسیار سرد یا استفاده از دستگاههای قدیمی، ممکن است نیاز به اندکی افزایش زمان حرارتدهی وجود داشته باشد. همیشه به توصیههای سازنده لوله و دستگاه توجه کنید.
اشتباهات رایج در جوشکاری PPR و راهکارهای جلوگیری
حتی لولهکشهای باتجربه نیز گاهی دچار اشتباهاتی میشوند که کیفیت جوش را تحت تأثیر قرار میدهد. آگاهی از این خطاها، ضامن موفقیت است.
اشتباهات رایج عبارتند از:
- عدم رعایت زمان حرارتدهی: حرارت کم باعث ذوب ناکافی و اتصال سرد میشود و حرارت بیش از حد باعث کاهش ضخامت دیواره و ایجاد حلقههای اضافی پلاستیک (Bead) در داخل لوله میشود که جریان آب را مختل میکند.
- برش کج یا نامناسب: برش غیرعمود باعث میشود تماس سطوح لوله و اتصال به صورت ناهمگون باشد و نشتی به وجود آید.
- چرخاندن لوله هنگام اتصال: اگر لوله یا اتصال در حین فرآیند سرد شدن چرخانده شود، ساختار مولکولی ادغامشده از هم گسسته شده و اتصال به کلی ضعیف و نامعتبر خواهد شد.
- کثیف بودن لقمه های جوشکاری: ذرات سوخته یا کثیفی روی لقمه، به جوش منتقل شده و مقاومت اتصال را کاهش میدهد.
مزایای استفاده از لوله های پلی پروپیلن
لولههای PPR به دلایل زیر، انتخاب اول بسیاری از پروژههای ساختمانی هستند:
- عدم خوردگی و مقاومت شیمیایی بالا: برخلاف لولههای فلزی، PPR در برابر زنگزدگی و مواد شیمیایی موجود در آب مقاوم است و رسوب نمیگیرد.
- طول عمر بالا و سبک بودن: عمر مفید این لولهها بسیار طولانی است و به دلیل وزن کم، نصب و حملونقل آنها آسان است.
- نصب سریع و مطمئن: روش جوشکاری حرارتی، اتصالی دائمی و ۱۰۰% آببند ایجاد میکند که سرعت اجرای تأسیسات را بالا میبرد.
نکات ایمنی در حین جوشکاری لوله پلی پروپیلن
یک لولهکش حرفهای همیشه نکات ایمنی و فنی زیر را رعایت میکند:
- ایمنی فردی: به دلیل دمای بالای دستگاه جوش، استفاده از دستکش مقاوم در برابر حرارت و عینک ایمنی ضروری است.
- تهویهی محیط: در فضاهای بسته، فرآیند ذوب پلاستیک میتواند گازهای سمی تولید کند. اطمینان از تهویهی مناسب برای حفظ سلامت کارگران الزامی است.
- نگهداری دستگاه: پس از اتمام کار، لقمهها باید در حالت گرم (نه داغ) با یک دستمال تمیز و بدون پرز پاک شوند تا برای جوشکاریهای بعدی آماده باشند و آلودگی به جا نماند.
جمعبندی
جوشکاری لوله پلی پروپیلن (PPR) یک فرآیند فنی و حساس است که موفقیت آن در گرو رعایت دقیق استانداردهاست. کلید یک اتصال بینقص، در گروی تنظیم دقیق دمای 260 درجه سانتیگراد ، رعایت زمانبندی استاندارد بر اساس قطر لوله، و انجام فرآیند اتصال مستقیم و بدون چرخش است. با پیروی از این راهنمای جامع و جلوگیری از اشتباهات رایج، میتوانید اطمینان حاصل کنید که سیستم لولهکشی شما از بالاترین سطح کیفی و طول عمر برخوردار خواهد بود.
سوالات متداول
- دمای استاندارد جوشکاری لوله پلی پروپیلن (PPR) چقدر است؟
دمای استاندارد و توصیهشده برای اکثر لولههای پلی پروپیلن، 260 درجه سانتیگراد تقریباً 500 درجه فارنهایت است. دستگاه جوش (اتو) باید روی این دما تنظیم شود. البته در شرایط محیطی بسیار سرد یا گرم، ممکن است نیاز باشد لولهکش زمان حرارتدهی را اندکی تغییر دهد، اما دمای دستگاه باید ثابت بماند.
- اگر زمان حرارتدهی در جوشکاری PPR کم یا زیاد شود، چه اتفاقی میافتد؟
حرارتدهی کم (جوش سرد): باعث میشود مولکولهای پلاستیک به اندازه کافی ذوب نشوند و اتصال به صورت کامل جوش نخورد که نتیجه آن نشتی و ترک خوردگی زودهنگام است. حرارتدهی زیاد (جوش بیش از حد): باعث ذوب بیش از اندازه و خروج پلاستیک اضافی به داخل لوله میشود ایجاد Bead، که این حلقهی داخلی، جریان آب را محدود کرده و مقاومت لوله را در آن نقطه کاهش میدهد.
- بهترین روش اتصال لولههای PPR کدام است؟
بهترین و مطمئنترین روش اتصال لولههای PPR، روش جوشکاری حرارتی (Fusion Welding) است. این روش برخلاف سایر روشها، اتصال را به صورت مولکولی یکپارچه میکند، به طوری که محل جوش به اندازه خود لوله قوی و در برابر نشتی مقاوم خواهد بود.
